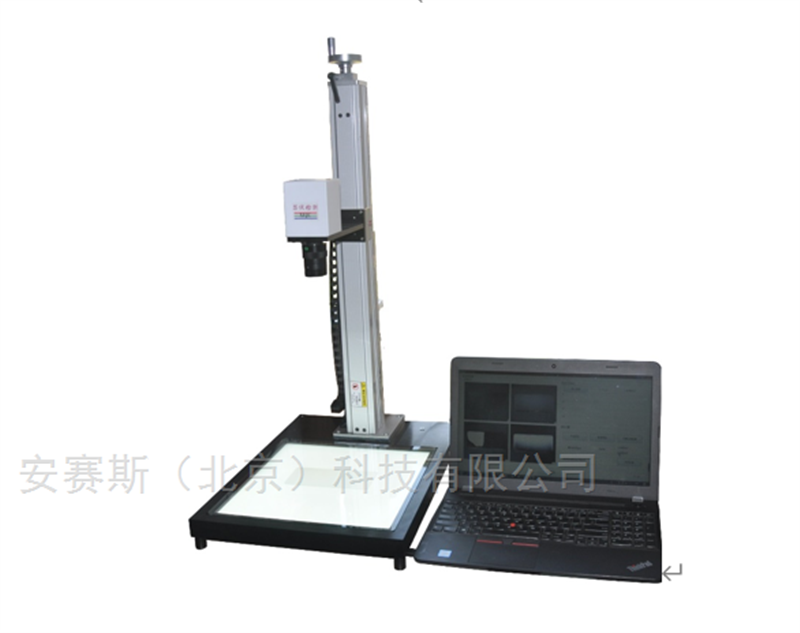

立式光彈測試儀

産品簡介：

産品名稱：立式光彈測試儀

型   号：ANA6000P-V

應   用：測試 SiC晶圓、手機膜、顯示屏、石英玻璃等器件内部的應力雙折射/殘餘應力，以圖像形式直觀觀察被測件的應力分布和應力集中情況。

安賽斯立式光彈測試儀：光彈系數測試儀(ANA6000P-V)是應用偏振光幹涉原理對應力作用下能産生人工雙折射材料做成的力學構件模型進行實驗應力測試的儀器，簡稱光彈儀。應用它可以測試 SiC晶圓、手機膜、顯示屏、石英玻璃等器件内部的應力雙折射/殘餘應力，以圖像形式直觀觀察被測件的應力分布和應力集中情況。

立式光彈測試儀主要技術參數：

1.       測試面積（即光源尺寸）

标準尺寸爲300 mm×300mm，其它尺寸可以定制，最大600mm×500mm；

2.       相機參數

2248*2048原始分辨率，輸出4幅1224*1024的偏振圖像。幀率36或79。

3.       應力雙折射量程

基本型: 量程爲工作波長的1/4（以紅光爲例，量程即157.5nm）；

增強型：2296nm。需要采用藍、綠兩種顔色的光源進行測試，并進行相位解包裹處理；

 3.  測試分辨率與精度

以 0.8mm 厚的鈣鈉玻璃爲例：應力測試的分辨率爲 0.2MPa：應力測試的精度：1.0MPa。

應力雙折射的測試分辨率：0.1nm, 精度：1.0nm；

産品特色：

與傳統/常規的光彈儀相比，本立式光彈測試儀具有如下特點：

1.     結構簡單

主要部件包括：偏振光源、傾斜平台（用于晶體試件測試）、濾光片轉輪、像素偏振相機、高配筆記本電腦（内存 16G 以上）及處理軟件，不含任何可旋轉的光學偏振器件。

2.     操作簡單，可以實現快速甚至實時測試

隻需一次拍照即可同時獲取試件的相位差場和主應力方向場，避免了傳統方法在定量測試時的複雜操作，且在平面應力的條件下可以分離出各應力分量；

3.     靈敏度高且不受環境光的幹擾

測試靈敏度是傳統光彈法/設備的兩倍（物理靈敏度），且無論相位差多小，都可以用最大的灰度梯度圖像表示（顯示靈敏度高）；由于采用不同偏振圖像之間的相減運算，使得測試幾乎不受環境光的幹擾。

4.     多種測試波長可選并快速切換

切換方式包括RGB 三色 LED 光源（中心波長分别爲：625nm、525nm 和 465nm）的切換以白光光源下不同的窄帶濾光片的輪換。

5.     可以根據客戶要求定制産品

在某些特殊情況下，客戶需要用自己的相機和光源，我們可以根據需要對産品進行定制，滿足客戶的需要。

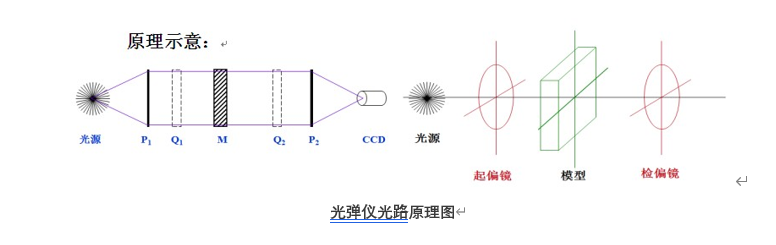

安賽斯光彈儀工作原理

設：圓盤試件（直徑D, 厚度d）受對徑壓縮載荷 F 的作用，試件中心點O 的主應力分别是：

根據應力-光學定律，應力雙折射材料的主應力差與相位差（ϕ）的關系如下：

其中C 爲待求的光彈系數，λ 爲測試光的波長。

將（1）（2）關聯起來，有：

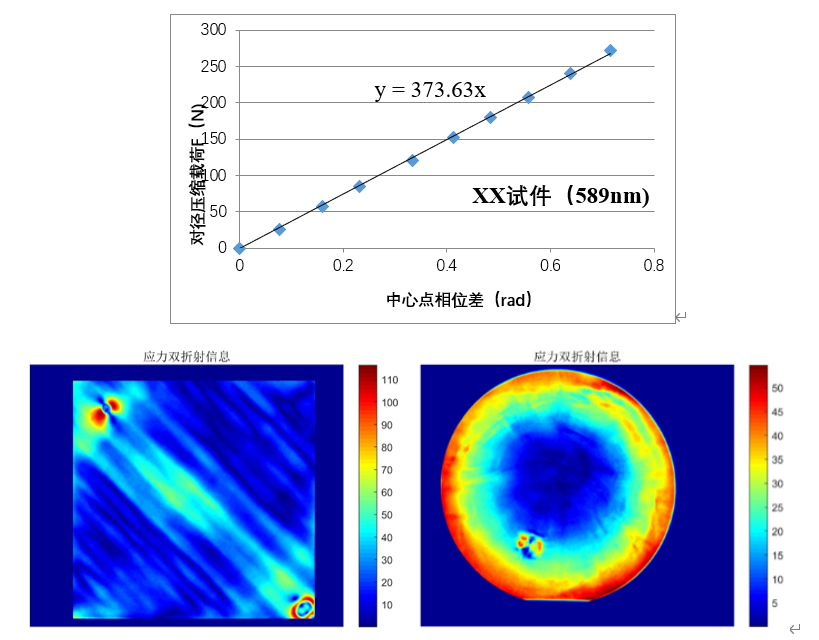

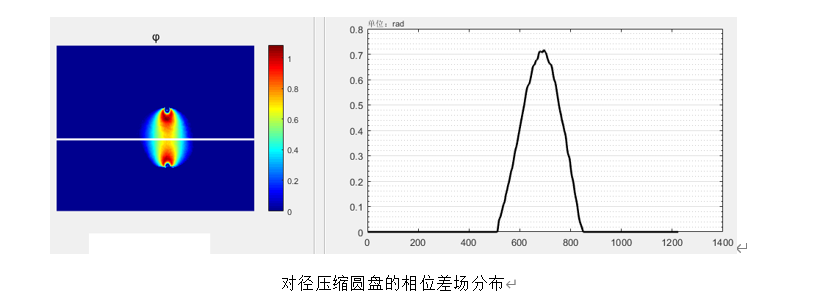

通過光彈實驗确定圓形試件中心點的位相差ϕ，即可得到光彈系數。

實驗示意及應用範圍：

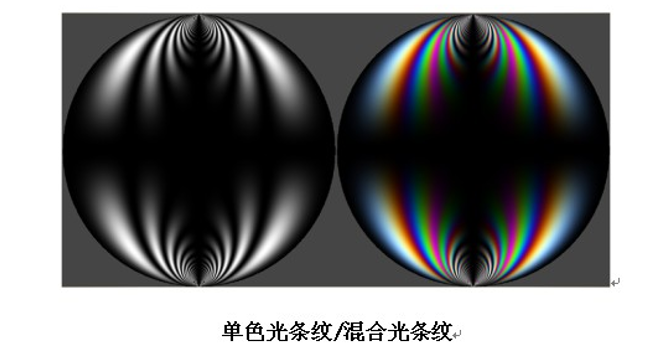

  立式光彈儀 ：利用應力雙折射性質，在工程上可以制成各種機械零件的透明塑料模型，然後模拟零件的受力情況，觀察、分析偏振光幹涉的色彩和條紋分布，從而判斷零件内部的應力分布。

應力雙折射信息

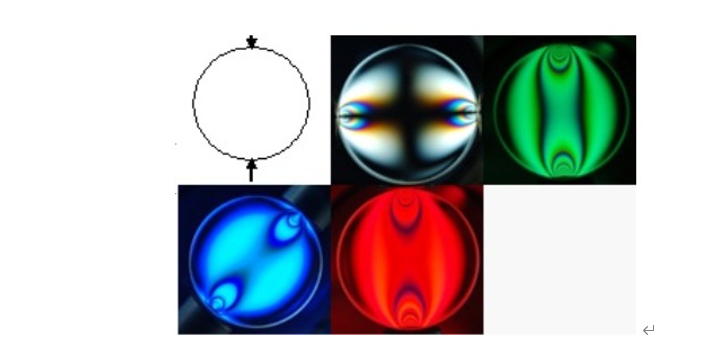

圓盤徑向受壓實驗：

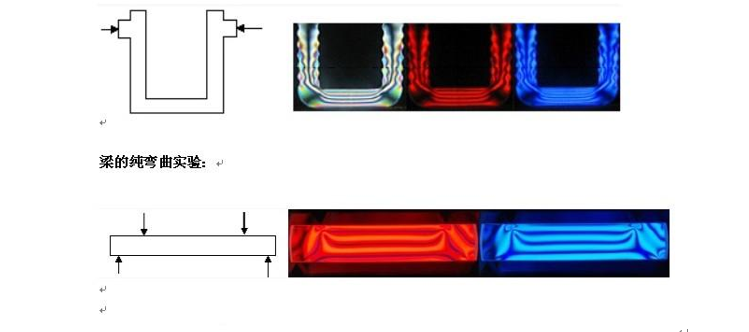

U型塊壓彎組合實驗：

光彈性方法直觀,能直接顯示應力集中區域，并準确給出應力集中部分的量值；它不但可以得到便捷應力而且能夠求的結構的内部應力。特别是這一方法不受形狀和載荷的限制，可以對工程複雜結構進行應力分析。

獲取更多立式光彈儀産品咨詢，請聯系安賽斯（ANALYSIS）工作人員，400 8816 976
