帶石墨、钼或MoSi2加熱元件的高溫真空爐

産品介紹：

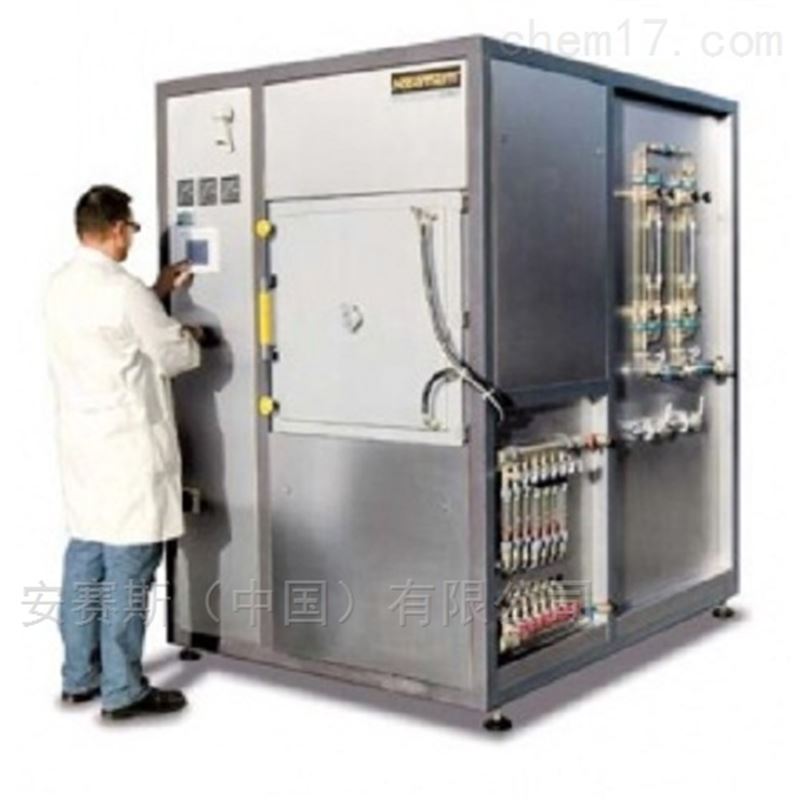

名稱：高溫真空爐VHT

品牌：納博熱

型号： N7/H-N87/H

産地：德國

特點：高溫真空爐，爐腔40-100升，高溫1600℃/1800℃/2200℃，石墨/钼或MoSi2加熱,真空度可達10^-5 mbar

儀器簡介：

VHT系列的緊湊型窯爐屬于電加熱型箱式爐，加熱元件由石墨、钼或MoSi2制成。通過采用多種加熱設計和齊全的配件，該型窯爐亦可用于各項高技術要求的操作。真空密封工作罐允許窯爐在保護氣和反應氣氣氛或真空環境下（視規格而定，壓力可達10-5 mbar）進行熱處理加工。通過配備相應的安全技術，窯爐也可用于氫氣操作。

技術參數：

主要特點：

标準爐腔容量8、40或100升

全面水冷式不鏽鋼工作罐帶O形耐熱密封環
鋼質支架結構穩定，容易卸取的不鏽鋼蓋闆方便維護操作
帶滑滾的爐型VHT 8移動方便
配備進回流關閉旋塞的冷卻水分配器，自動化的流量監控，開放式的冷卻水系統
配備流量和溫度顯示及超溫保護裝置的可調冷卻水循環系統
開關設備和控制器集成在爐殼内
PLC調節裝置H 700配備清晰明了的5.7“操作面闆（觸摸式面闆），用于程序輸入和目視化管理，
可以存儲10個20段程序
過溫保護限制器，根據EN 60519-2标準熱力保護級别2調節斷開溫度
手動操作工作氣和真空功能
手動配送工作氣（N2或Ar），流量可調
帶手控閥的旁路加快爐腔填充
配備溢流閥(相對壓力20 mbar)的手控排氣口
帶球閥的一級式轉閥泵，用于預抽真空和低度真空（至5 mbar）下的熱處理
用于壓力目視監控的壓力計

加熱設計

石墨– VHT ../GR
用于保護氣和反應氣或真空操作
高溫度1800 °C或2200 °C
石墨氈保溫結構
溫度測量通過B型熱電偶（高溫度1800 °C）

溫度測量通過光學高溫計（高溫度2200 °C）

钼– VHT ../MO
用于高純度保護氣和反應氣或高度真空（至10-5 mbar）操作
高溫度1600°C
钼輻射闆保溫結構

MoSi2 – VHT ../KE
可用于保護氣和反應氣、空氣或真空操作
高溫度1800 °C
高純度氧化鋁保溫結構@

額外配置
可拆分支架，用于從較小的爐門開口送入
手動配送第二種工作氣（N2或Ar），流量和旁路可調
钼或CFC石墨曲頸進行直接配氣，以确保幹淨的氣體和良好的爐腔溫度分布
帶顯示裝置的裝料熱電偶
帶球閥的二級式轉閥泵，用于預抽真空和真空環境（至10-2 mbar）下的熱處理
帶封閉冷卻水循環的冷卻站
