平闆式超聲系統

産品簡介：

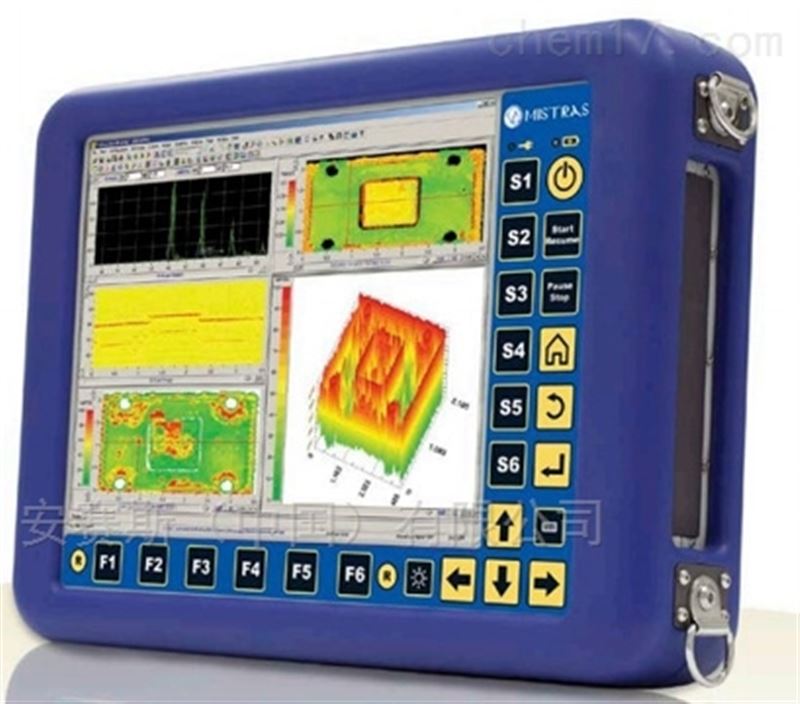

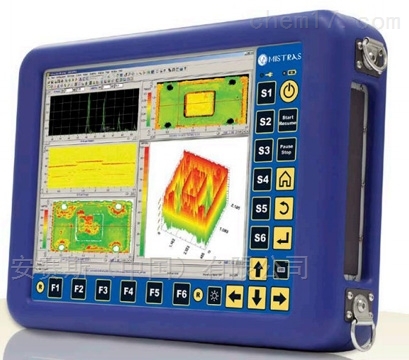

 名稱：Tablet-UT掌上超聲系統

 品牌/産地：美國

 型号：Tablet-UT

 應用：材料測厚、焊縫檢測、TOFD成像、管道内腐蝕檢測、儲罐内腐蝕檢測、A-UT焊縫檢測

詳細介紹：

美國物理聲學公司（PAC）于2013年隆重推出基于windows7的多通道便攜式超聲A/B/C/TOFD掃描檢測成像系統Table-UT。系統采用中文WIN7操作系統，嵌入式開發了超聲軟硬件及運動控制部分，系統内置大容量SSD固态硬盤。可無線連接藍牙鍵盤鼠标，儀器本身采用觸摸屏設計，整套系統采用電池供電，平闆電腦大小。

  l   高速雙核 Windows Multicore CPU

  l   中文WindowsTM 7操作系統

  l   桌面化軟件操作系統

  l   4 個獨立門

  l   10.4” XGA T觸摸屏 LCD  (1024x768)分辨率

  l   120 GB SSD  固态硬盤硬盤

  l   熱插拔锂電池設計工作時間長達4個小時以上

     Tablet-UT系統的軟件基于當今流行的WINDOWS 7系統。硬件集成爲新流行的平闆電腦與先進的數字化超聲及位置編碼硬件于一體的新便攜式多功能超聲波檢測設備。Tablet-UT不同于目前市場上其他任何一套超聲波檢測儀器，更非單一化的數字超聲波探傷儀或超聲波測厚儀，而是真正實現了超聲功能系統集成。除了與多種雙軸手動掃查器，還可以通過其他軟件，是Tablet-UT系統控制多種雙軸、自動掃查系統如LSI系統或其他便攜式系統及管道掃查系統。

 Table UT選項:

  2個獨立通道
  超聲激發:
  激發類型:方脈沖、尖脈沖、調制脈沖
  激發電壓:50-400 Volts
  阻抗:> 10kΩ, 1.00 Ω and 100 Ω
  采樣速度:大于 5000/sec
  超聲接收: 前置放大器:12dB  low noise preamp
  帶寬:500kHz to 20MHz
  增益總量:0-82dB DAC/TCG
  餘量:0-60dB
  動态範圍:> 70 dB A/D
  轉換率:14 bits
  電機控制:
  電機軸數:3
  控制類型:Step & Direction
  編碼輸出:3
  編碼類型:Quadrature Signals

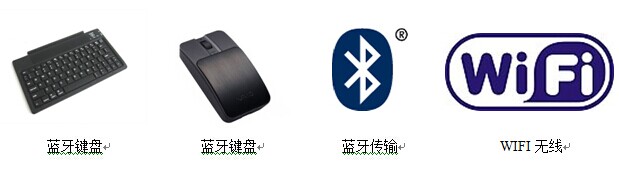

  選件: 系統選件 -藍牙鼠标鍵盤
  連接方式- 無線wifi（選配）

自動X-Y雙軸掃查架	全自動機器人	水浸超聲掃查系統

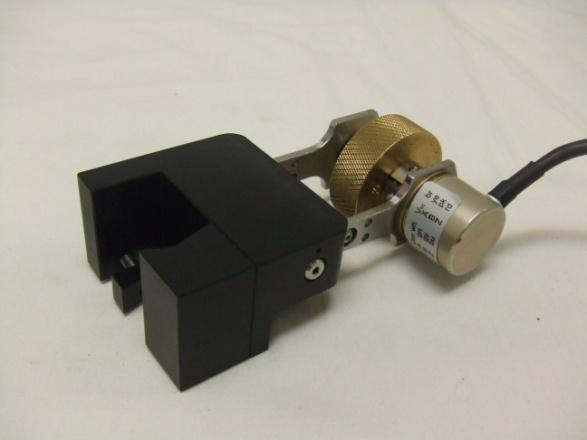

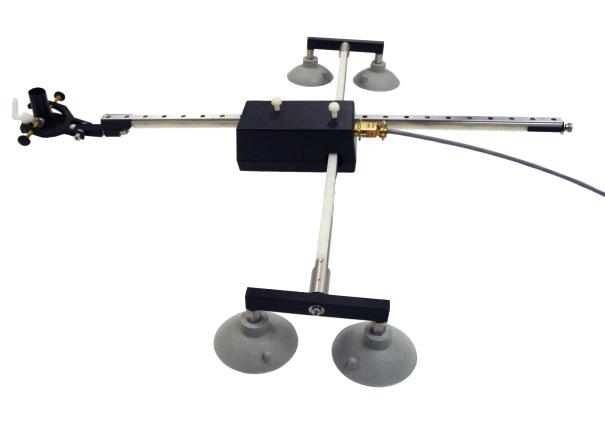

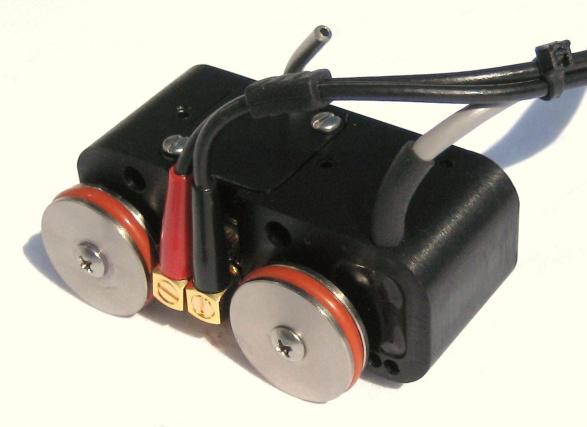

手動X-Y掃查架		Mini Scanner

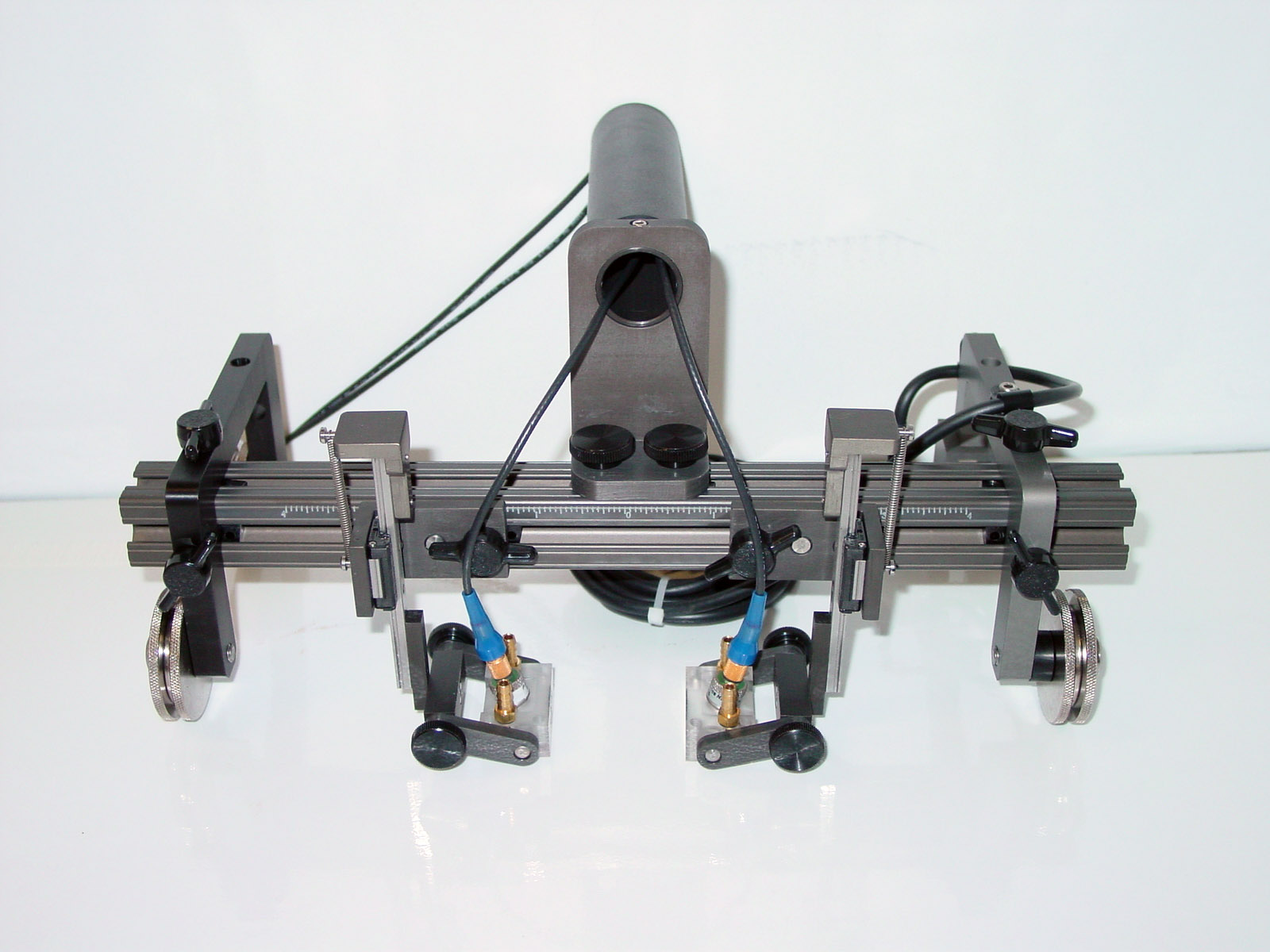

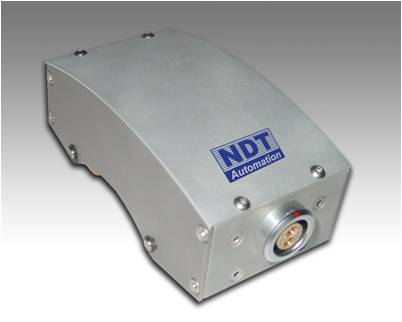

TOFD掃查架	Mini -B Scanner	幹耦合R Scanner

咨詢或索取詳細産品資料，請聯系ANALYSIS（安賽斯）工作人員。
