工業CT的工作原理

工業CT的工作原理

作者：安賽斯（中國）有限公司

　　随著制造業的迅速發展，對産品質量檢驗的要求越來越高，需要對越來越多的關鍵、複雜部件甚至産品内部缺陷進行嚴格探傷和内部結構尺寸測量。傳統的檢測方法如超聲波檢測、射線照相檢測等測量方法已不能滿足要求。于是，許多先進的無損檢測技術被開發應用于檢測領域。工業CT技術便是其中的一種。

工業CT(ICT)就是計算機層析照相或稱計算機斷層掃描成像。雖然層析成像有關理論的有關數學理論早在1971年由J.Radon提出，但隻是在計算機出現後并與放射學科結合後才成爲一門新的成像技術。在工業方面特别是無損檢測(NDT)與無損評價(NDE)領域更加顯示出其*之處。因此，無損檢測界把工業CT稱爲zuijia檢測手段。

    進入80年代以來，上主要工業化國家已經把射線的ICT用于航空、航天、軍事、冶金、機械、石油、電力、地質、考古等部門的NDT和NDE，檢測對象有Daodan、火箭發動機、軍用密封組件、核廢料、石油岩心、計算機芯片、精密鑄件與鍛件、汽車輪胎、陶瓷及高分子複合材料、海關dupin、考古化石等。我國90年代也已逐步把ICT技術用于工業無損檢測領域。（來源：安賽斯（中國）有限公司）　

    電子計算機體層攝影(Computed tomography，簡稱CT)是近十年來發展迅速的電子計算機和X線相結合的一項新穎的診斷新技術。其原理是基于從多個投影數據應用計算機重建圖像的一種方法，現代斷層成像過程中僅僅采集通過特定剖面(被檢測對象的薄層，或稱爲切片)的投影數據，用來重建該剖面的圖像，因此也就從根本上消除了傳統斷層成像的“焦平面”以外其他結構對感興趣剖面的幹擾，“焦平面”内結構的對比度得到了明顯的增強；同時斷層圖像中圖像強度(灰度)數值能真正與被檢對象材料的輻射密度産生對應的關系，發現被檢對象内部輻射密度的微小變化。

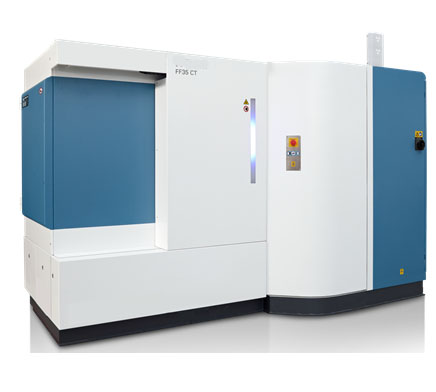

    工業CT機一般由射線源、機械掃描系統、探測器系統、計算機系統和屏蔽設施等部分組成。其結構工作原理如圖1所示。 射線源提供CT掃描成像的能量線束用以穿透試件，根據射線在試件内的衰減情況實現以各點的衰減系數表征的CT圖象重建。與射線源緊密相關的前直準器用以將射線源發出的錐形射線束處理成扇形射束。後直準器用以屏蔽散射信号，改進接受數據質量。射線源常用X 射線機和直線加速器，統稱電子輻射發生器。（來源：安賽斯（中國）有限公司）

　　電子回旋加速器從原則上說可以作CT 的射線源，但是因爲強度低，幾乎沒有得到實際的應用。X 射線機的峰值射線能量和強度都是可調的，實際應用的峰值射線能量範圍從幾KeV 到450KeV；直線加速器的峰值射線能量一般不可調，實際應用的峰值射線能量範圍從1 ～16MeV，更高的能量雖可以達到，主要僅用于實驗。電子輻射發生器的共同優點是切斷電源以後就不再産生射線，這種内在的安全性對于工業現場使用是非常有益的。電子輻射發生器的焦點尺寸爲幾微米到幾毫米。在高能電子束轉換爲X 射線的過程中，僅有小部分能量轉換爲X 射線，大部分能量都轉換成了熱，焦點尺寸越小，陽極靶上局部功率密度越大，局部溫度也越高。實際應用的功率是以陽極靶可以長期工作所能耐受的功率密度确定的。因此，小焦點乃至微焦點的的射線源的使用功率或大電壓都要比大焦點的射線源低。電子輻射發生器的共同缺點是X 射線能譜的多色性，這種連續能譜的X 射線會引起衰減過程中的能譜硬化，導緻各種與硬化相關的僞像。（來源：安賽斯（中國）有限公司）

　　機械掃描系統實現CT掃描時試件的旋轉或平移，以及射線源——試件——探測器空間位置的調整，它包括機械實現部分及電器控制系統。 探測器系統用來測量穿過試件的射線信号，經放大和模數轉換後送進計算機進行圖象重建。ICT機一般使用數百個到上千個探測器，排列成線狀。探測器數量越多，每次采樣的點數也就越多，有利于縮短掃描時間、提高圖象分辨率。 計算機系統用于掃描過程控制、參數調整，完成圖象重建、顯示及處理等。 屏蔽設施用于射線安全防護，一般小型設備自帶屏蔽設施，大型設備則需在現場安裝屏蔽設施。

（來源：安賽斯（中國）有限公司）
